三星Galaxy S5拆卸

三星在今年的巴塞罗那世界移动通信大会上发布了Galaxy S5。虽然三星的正式全球发布是在4月下旬，但我们设法比大多数人更早地拿到了一台。这款5.1英寸的多频段手机配备了四核2.5GHz处理器，2GB内存和1600万像素摄像头。由于我们已经看到三星手机在不同地区的差异，值得指出的是，这款特别的SM-G900S手机是在韩国采购的。

随着来自宏达电(HTC)、华为(Huawei)、小米和其他中国手机制造商的竞争加剧，我们的拆解分析可以从技术层面了解三星是如何试图让自己与众不同的。请看下面，我们将揭开三星Galaxy S5内部的新创新和设计成果。

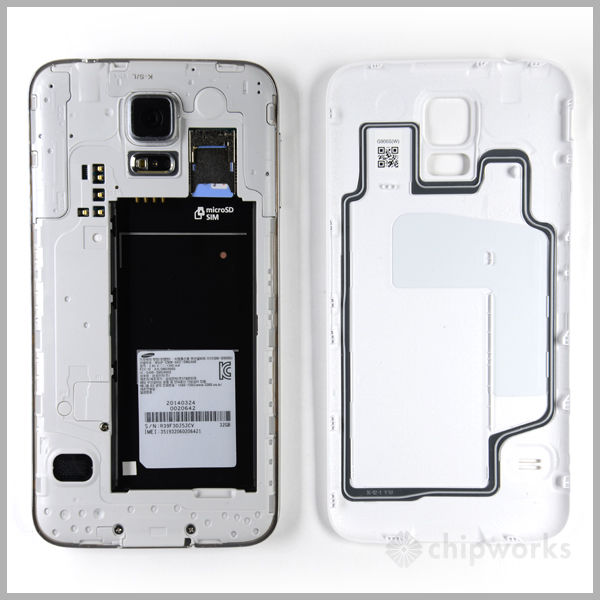

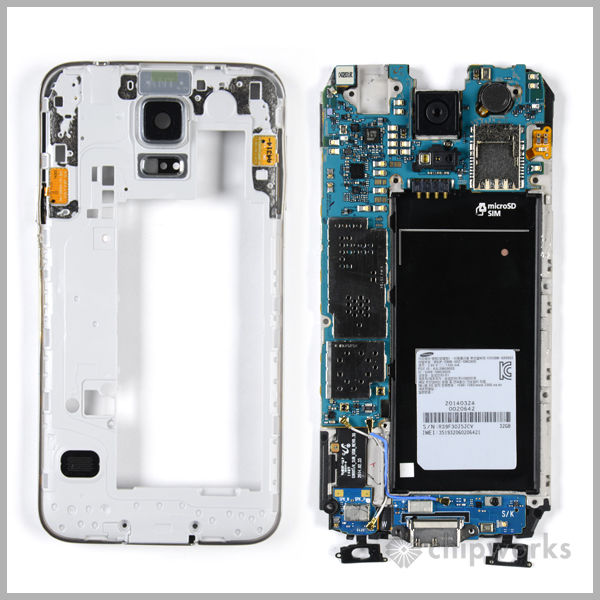

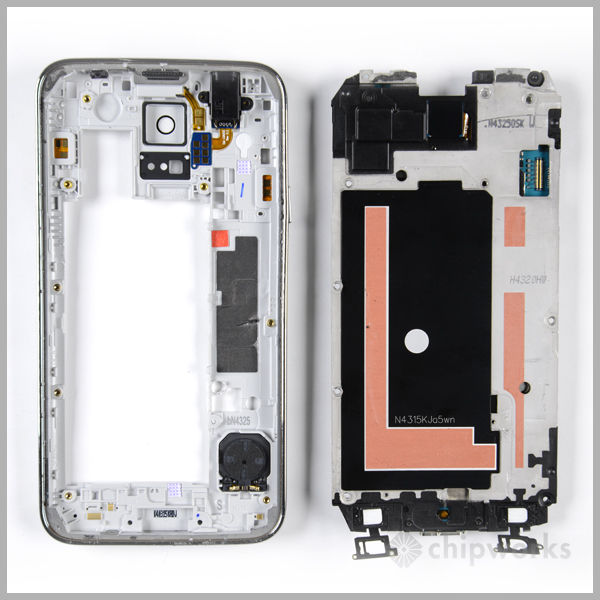

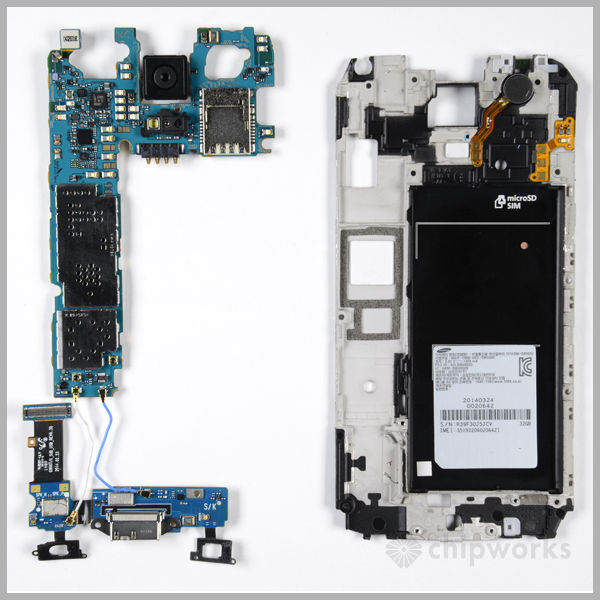

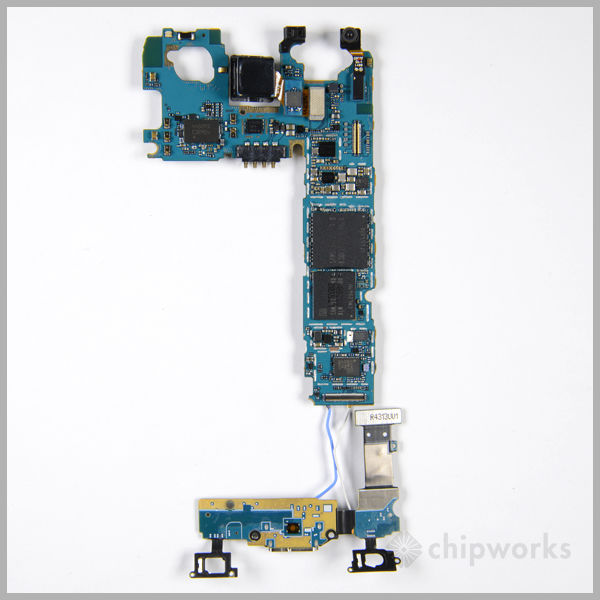

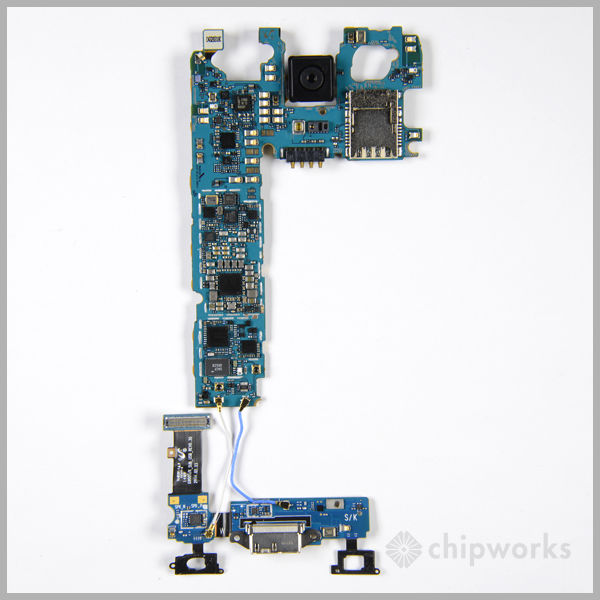

看看S5内部

虽然我们已经在三星Galaxy S5中看到了许多设备，但我们的工程师对3大创新非常感兴趣。首先是手机新的16mp, 1/2.6英寸光学格式主摄像头模块。其次是世界上第一个专用心率监测器，也被称为生物传感器- Pulse/Oxy IC，第三是指纹扫描仪。后者是一个特别有趣的故事，因为它的设计不像iPhone 5S的圆形home键，而是将触摸屏集成到操作中，下文将详细介绍。

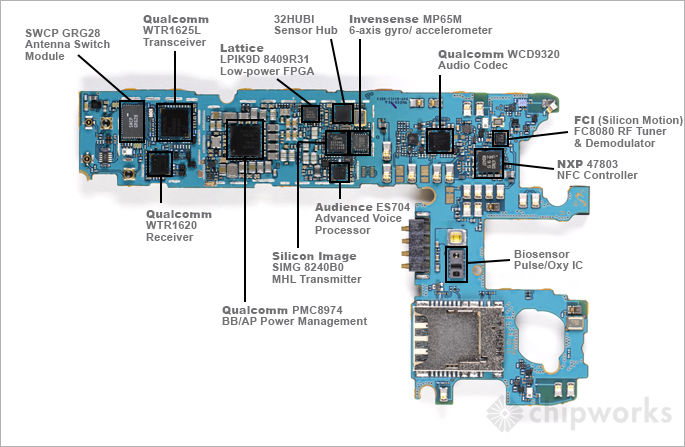

我们已经能够在Galaxy S5中识别出多个芯片。高通公司似乎在插座方面取得了最多的胜利:

• QFE1100(包络跟踪功率放大器PMIC)

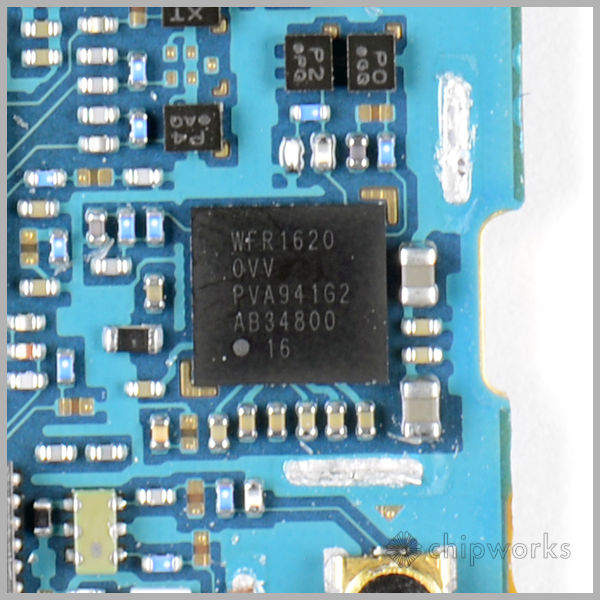

• WFR1620(射频接收器)，

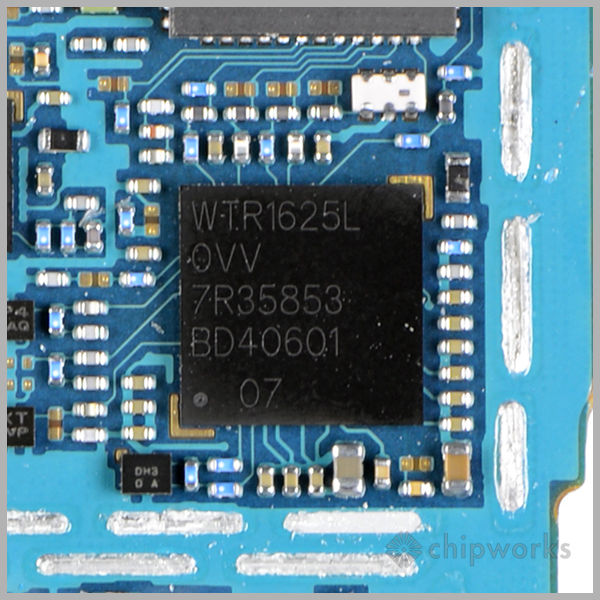

• WTR1625L(射频收发器)
• (骁龙801 (BB/AP SoC))，

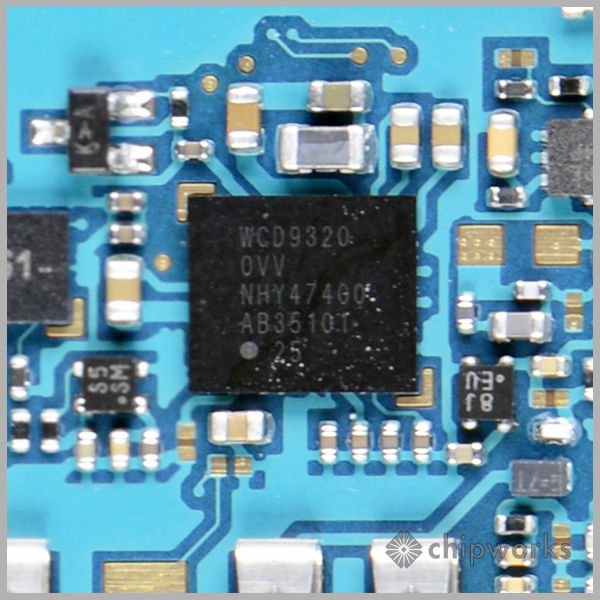

• WCD9320(音频编解码器)和

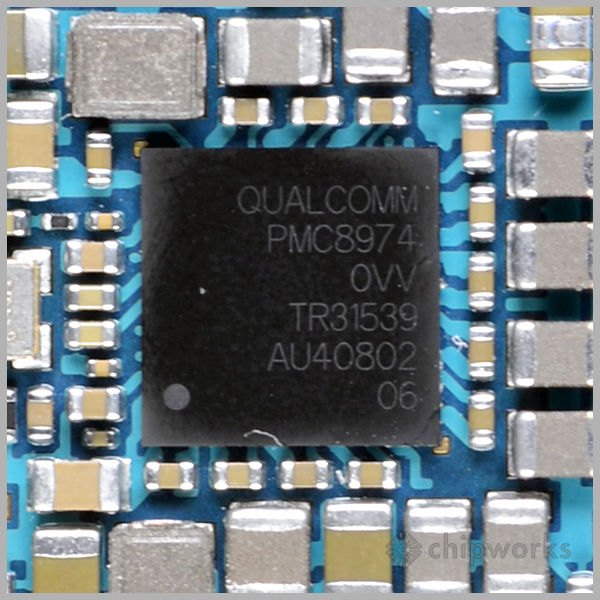

• PMC8974 (BB/AP电源管理)。

其他值得注意的芯片包括:

• Avago A7007 (Band 7 PAM)，
• Avago ACPM-7617 (MMMB 2G/Edge, 3G, LTE)和
• Avago +ACW (FBAR)
• Maxim MAX77804K(系统PSoC)和
• Maxim MAX77826(可能是电池/电源)。

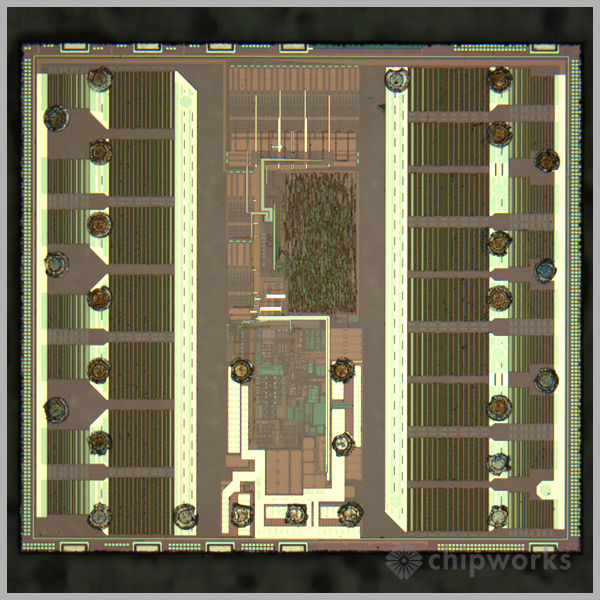

• 有传言称Maxim赢得了生物传感器插座，但最初的包装标志并没有证实这一点。进一步的分析表明，它实际上是Maxim (OS21A)。
• 观众ADNC ES704(独立语音处理器)，
• FCI的FCI FC8080(地面数字多媒体广播射频调谐器和Demod)，
• Invensense的MP65M P02881 L1405(6轴陀螺/加速度计)，
• 莱迪思LP1K9D(低功耗FPGA)，
• NXP的NXP 47803 (NFC +安全元件(特定区域))，
• RFMD的RF1119(天线控制解决方案)，
• 三星自己的K3QF2F0DA(可能是2GB内存)，
• KLMBG4GEAC (32gb flash)和
• Silicon Image的SIMG 8240B0 (MHL发射机)
• eS704(音频编解码器)
• FCI FC8080(解调器)

身份不明的硅

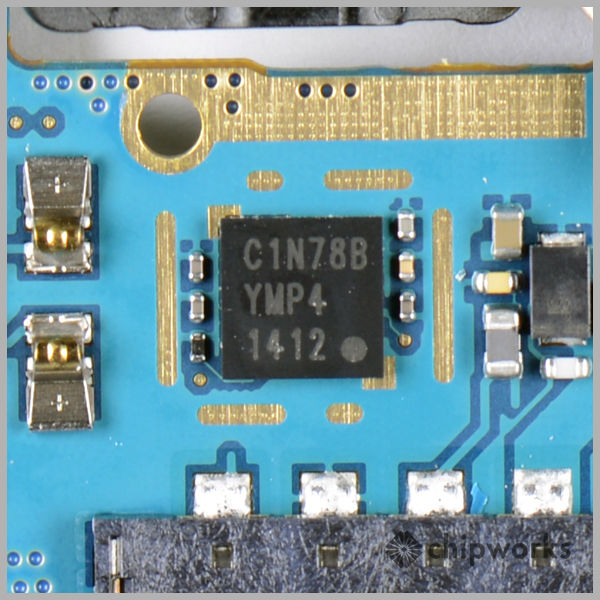

一个带有“32HUBI A5006V0 W 404 A”包装标记的芯片很可能是传感器集线器，我们认为它可能是由意法半导体制造的，但我们还不能证实这一点。我们还发现了一个包装标记为“4452M3”的芯片，可能是由Semco或意法半导体制造的(尚未确认)，该芯片作为WLAN模块，我们认为Broadcom的BCM4354在该包装中。

天线开关模块

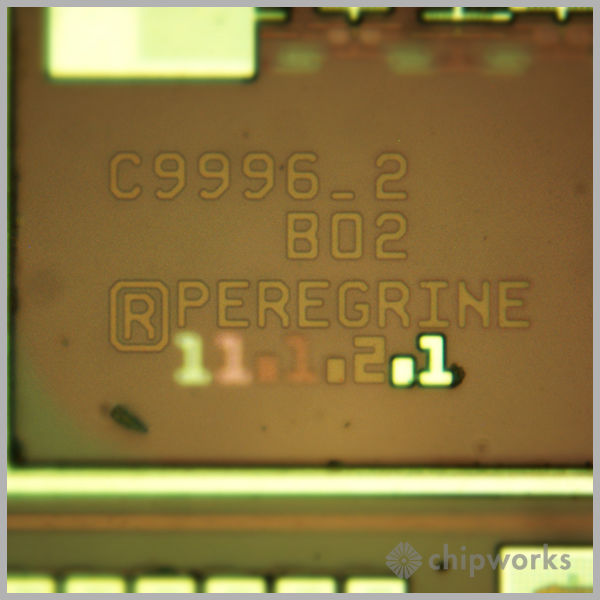

这个模块是FEMiD，前端模块集成双工从Galaxy S 5。内部是游隼射频CMOS天线开关。该装置为双极十四掷开关(DP14T)。交换机使用Peregrine部件号PE421281。游隼已经被我们观察到在16个独特的多波段手机最近;从iphone和支持手机功能的ipad到三星galaxy。对于Peregrine来说，这是一个非常高产量的部件，对于美国RFIC无晶圆厂供应商来说是一个巨大的胜利。

Galaxy S5相机

Galaxy S5最大的亮点之一是新的16mp, 1/2.6英寸光学格式主摄像头模块。回到Galaxy S II，我们在不同地区的S II手机中发现了背光三星和索尼8mp, 1/3.2英寸光学格式CMOS图像传感器芯片。我们分析的所有Galaxy S III手机都使用了800万像素的索尼摄像头芯片，这表明索尼团队掌握了三星第三代智能手机的所有业务。这种明显的趋势延续到了Galaxy S4和Note 3上，它们使用了流行的1300万像素的索尼IMX135，采用了索尼的堆叠芯片(exor - rs)技术。

三星图像传感器团队也不甘示弱，开发了ISOCELL技术。[1] ISOCELL于2013年9月发布，据称可以减少30%的串扰，提高30%的全井产能。三星在2月份的网络研讨会上介绍了ISOCELL技术，并在2014年的图像传感器大会上再次介绍了该技术，并将其推广为继背光(BSI)传感器技术之后的下一个关键图像传感器技术。重点包括:成功实施了前深沟隔离(F-DTI)和垂直转移门(VTG)。2013年，我们发现这两种技术元素都来自其他公司:意法半导体(STMicroelectronics)的F-DTI用于HTC ONE超像素相机芯片，索尼的VTGs用于Cyber-shot相机[2]。下图是三星ISOCELL技术的800万像素版本的横截面，展示了F-DTI和VTG。为了澄清:这不是来自Galaxy S5，但我们希望在深入到我们的16mp ISOCELL分析时发现相同的基本结构。我们还希望找到相位检测自动对焦(AF)像素，并将更新我们的拆卸，当我们有更多的细节。

三星CIS集团并没有止步于此。今年2月，该公司在世界移动通信大会[3]上宣布了一款堆叠芯片图像传感器。虽然三星并不是第一个将BSI、逐像素DTI、VTG像素晶体管或堆叠芯片等新技术元素推向市场的公司，但它继续成功地将这些技术投入大规模生产。我们会在即将推出的三星旗舰手机中发现什么?时间会告诉我们答案，但目前看来三星可以与索尼正面交锋并获胜。

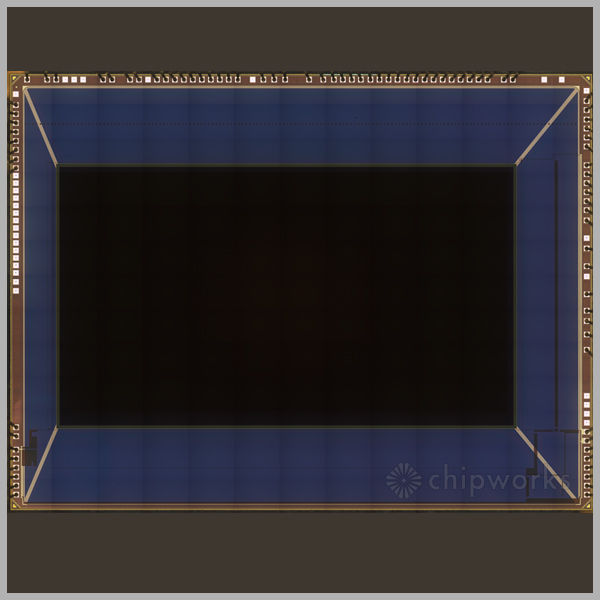

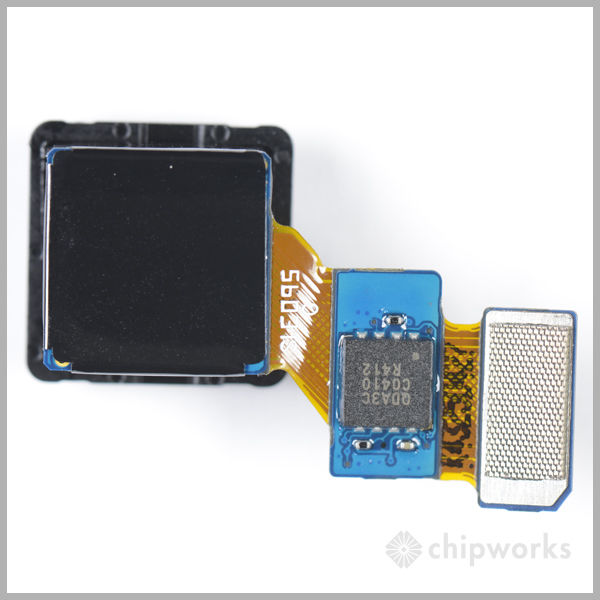

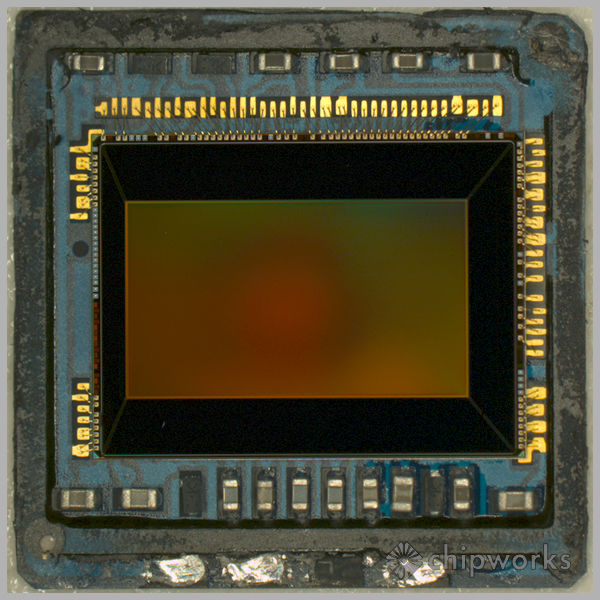

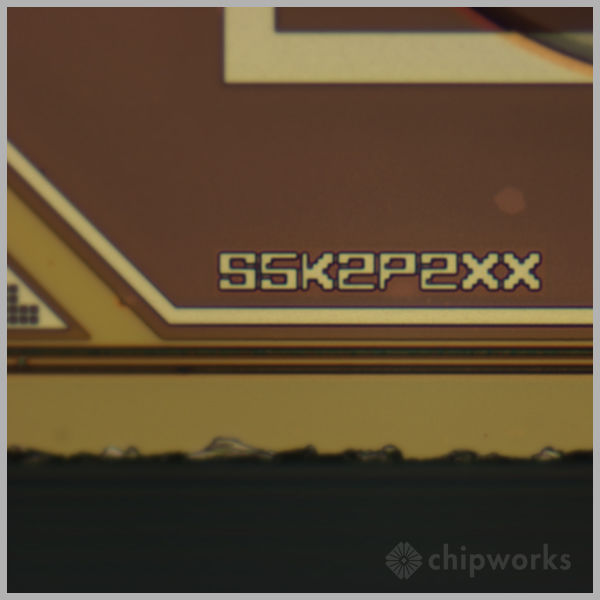

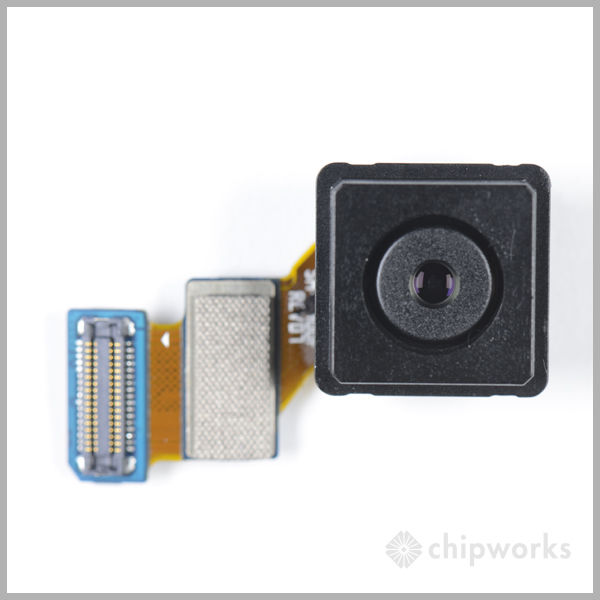

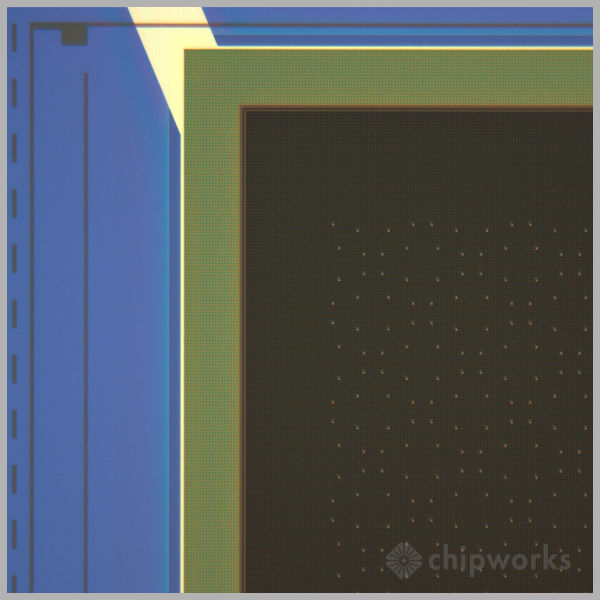

我们已经从各自的相机模块中移除了1600万像素的ISOCELL主摄像头和2.0万像素的辅助摄像头芯片，并找到了两个背光的三星CMOS图像传感器。主相机芯片具有S5K2P2XX模纹，像素间距为1.12 μ m。相位检测像素对几乎分布在整个活动像素阵列上。这标志着我们所见过的最小相位检测像素生成，也是我们第二次在背光芯片上看到它们(东芝第一次是@ 1.4微米)。相位检测像素的存在也意味着使用后孔径网格(相位检测像素被半掩码)。孔径网格的使用也将是三星的第一次(基于我们的分析)，我们将在我们计划的完整报告中涵盖这一点和其他技术元素。

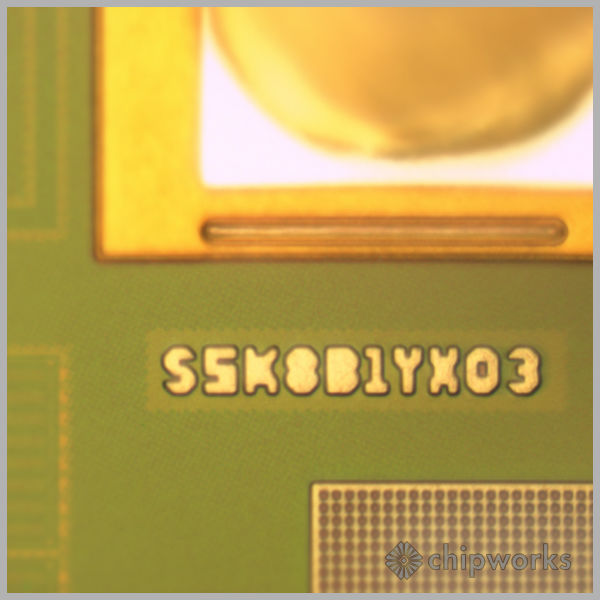

背光次级相机芯片，具有S5K8B1YX03模纹，像素大小为1.12 μ m。

专用心率监测器，又名脉搏血氧计

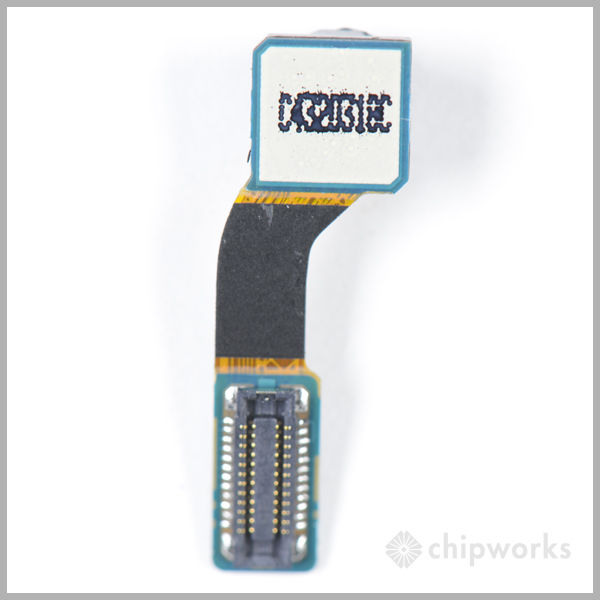

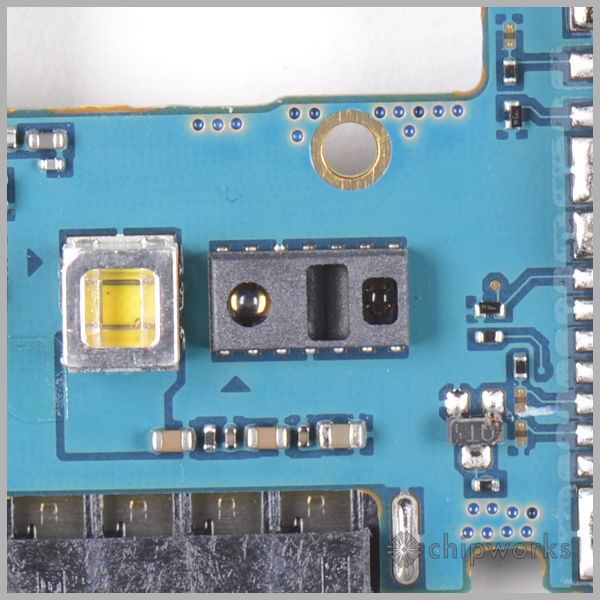

心率监控器位于手机背面的LED闪光灯旁边，它的工作原理是用红色/红外线照亮你的手指，并在你的手指随着心跳跳动时监测反射的变化。需要一些设置来定义基线，但在那之后，它似乎工作得很好(至少根据视频评论)。我们询问了几次谁能声称赢得了脉冲插座。我们不确定，因为设备上没有包装标记。能看见的只有发射器和探测器。我们的实验室上周五开始对模块进行工作，我们非常惊讶地看到Maxim的CSP设备。Maxim网站谈到脉冲血氧计解决方案和该设备上的模标记携带Maxim模标记。到目前为止，这款GS5型号的Maxim有3个设备。

指纹传感器

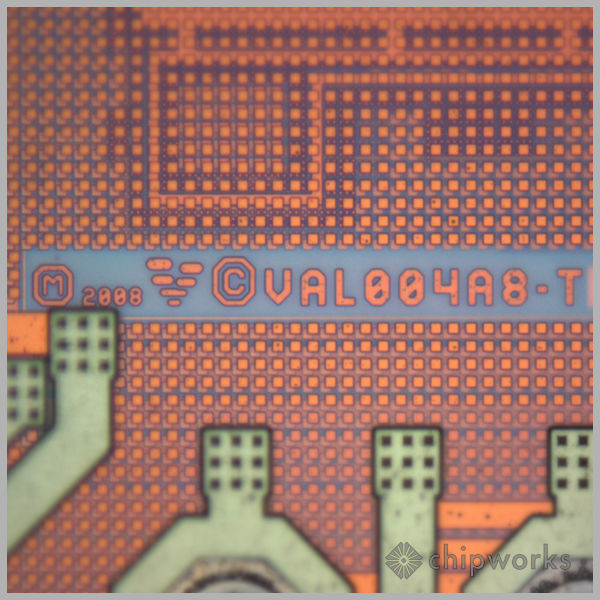

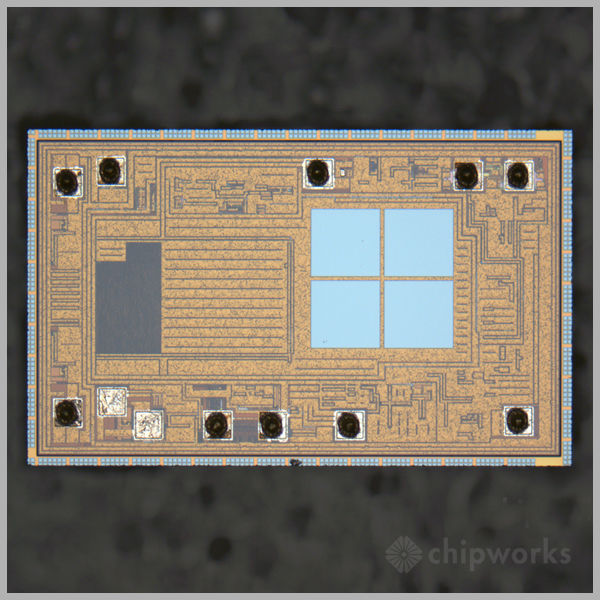

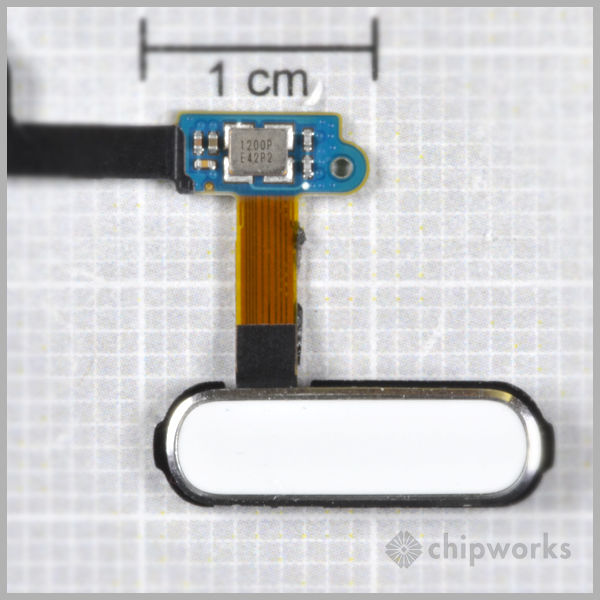

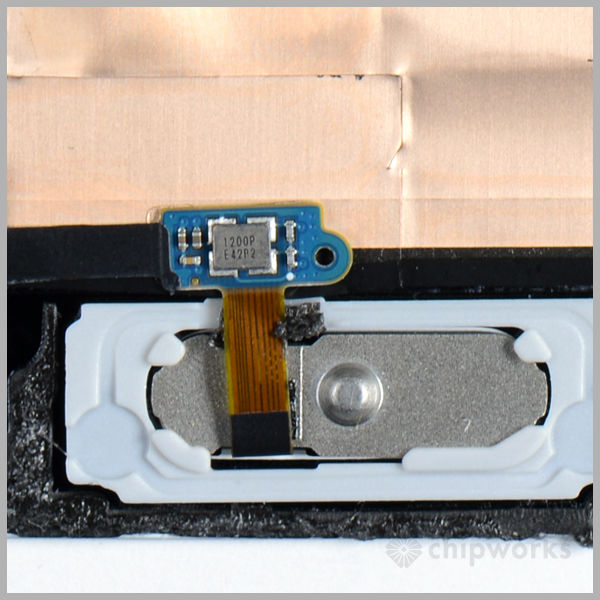

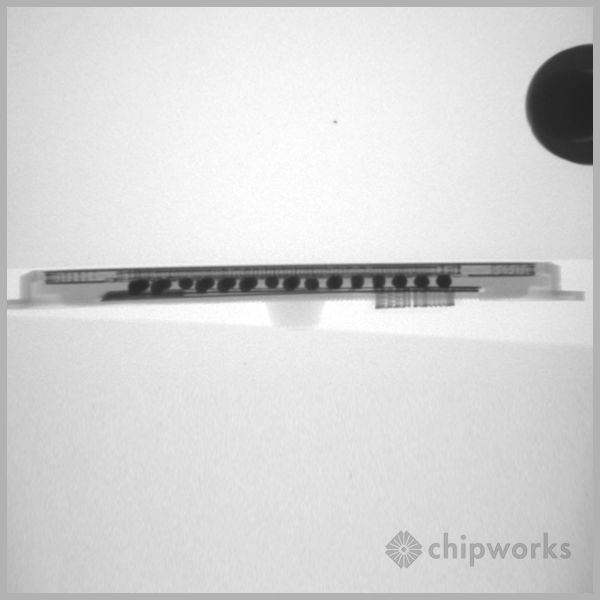

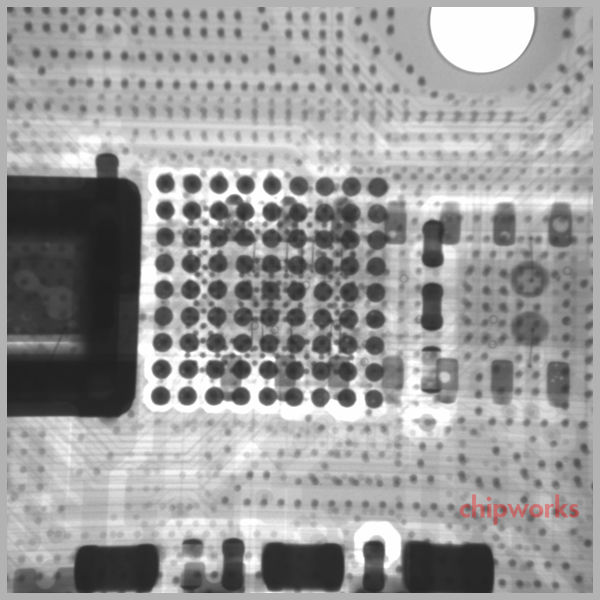

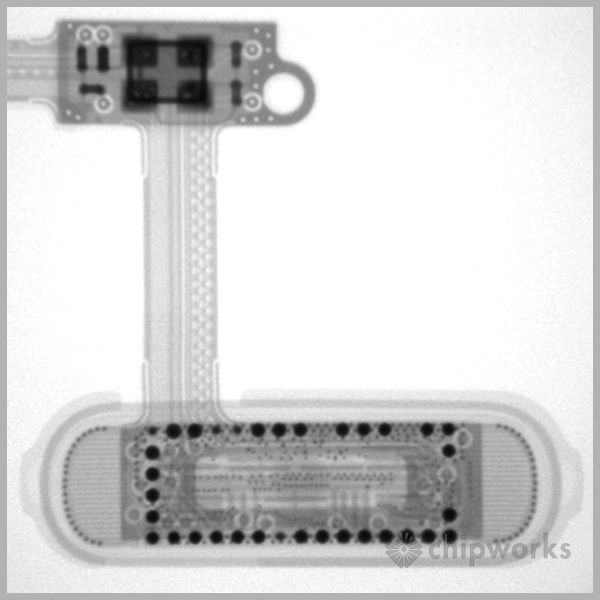

正如我们之前提到的，指纹传感器与iPhone上的指纹传感器完全不同。它似乎被分成了两个部分——一个与home键结合的触摸传感器，但它也从主触摸屏获取输入，这两个部分都必须用来加载你的ID。指纹传感器背后的技术隐藏在home键后面。这个按钮其实是Synaptics的指纹扫描仪(Validity Inc于2013年第四季度被Synaptics收购)。home键中嵌入了一个flex芯片模块，它可以扫描你的旋涡和旋涡，并验证你是你所说的那个人。我们在下面添加了新的x射线和红外图像。很明显里面有个IC。考虑到触摸屏、Synaptics控制器以及对Validity的收购，三星很容易得出结论，三星正在使用Synaptics的“Natural ID”指纹识别技术。

我们来自实验室的最新图像(下面的最后一张图像)就是我们喜欢称的确凿证据!看看新立得的死痕!我们将从进一步反处理得到的图像中看到，这个“home键”确实是“技术内部”的一个很好的例子。我们的工程师都想知道这个两步指纹识别是如何工作的?!

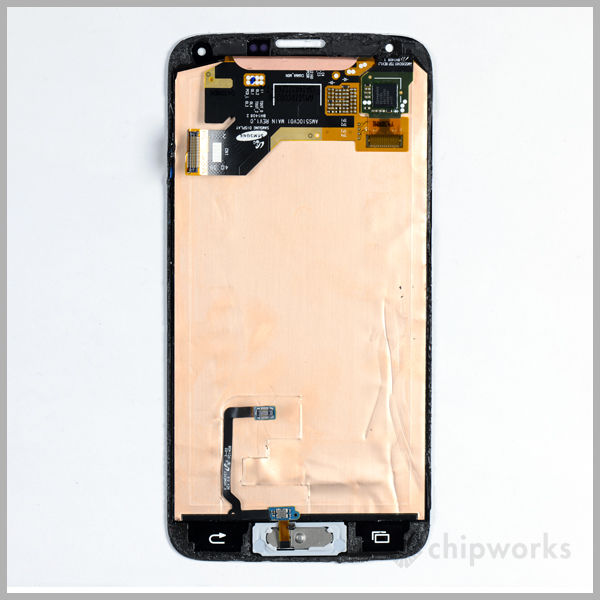

全高清超级AMOLED显示屏

三星Galaxy S5全高清超级AMOLED显示屏，与上一代Galaxy S4一样，是全高清、5英寸对角线、16:9纵横比显示屏，像素密度为每英寸432像素(1920 x 1080像素)。

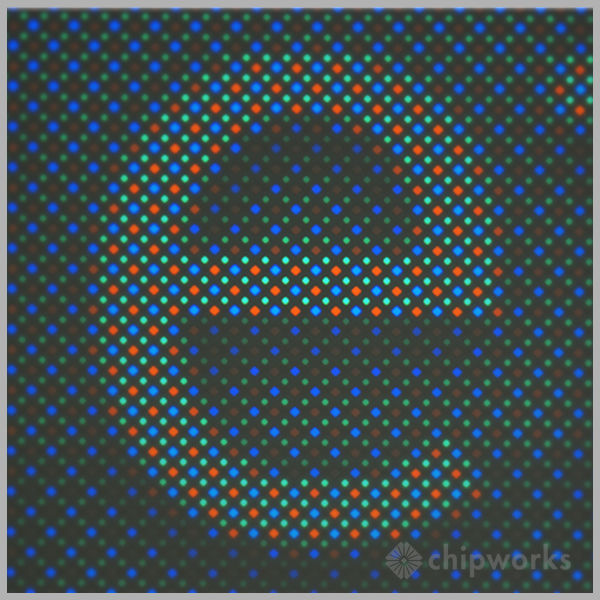

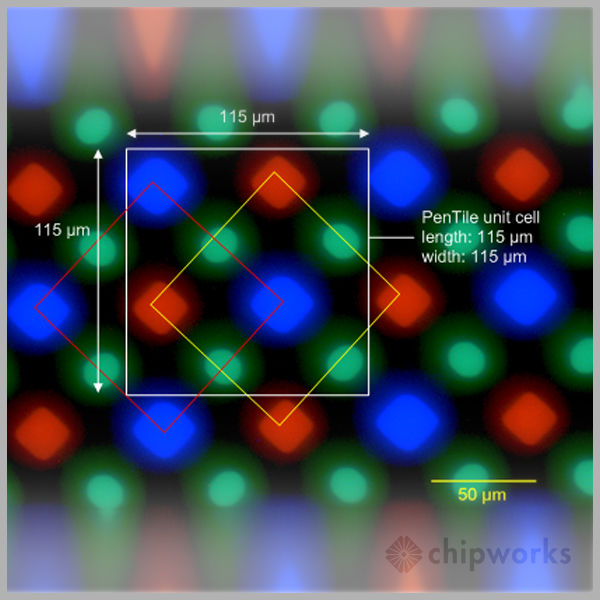

虽然S5显示屏具有与S4显示屏相同的分辨率，并使用相同的PenTile子像素，但我们的初步分析表明，子像素的形状和大小存在一些重要差异。红色、蓝色、绿色三种子像素都是菱形的，而S4的蓝色和红色是菱形的，绿色是椭圆形的。S5的红色、蓝色和绿色亚像素对角线分别为27µm、27µm和19µm，略小于S4的像素(蓝色、红色和绿色像素分别为36µm、31µm和23µm)。这意味着S5对红色和蓝色使用相同大小的子像素，而对绿色子像素使用较小的尺寸。相比之下，S4使用了三种不同大小的子像素，最大的用于蓝色，最小的用于绿色。据推测，对于S4来说，蓝色像素可能具有最低的发射效率，因此尺寸最大。在S5中使用相同大小的蓝色和红色像素可能表明OLED层可能已经重新设计，以最小化蓝色和红色像素之间的效率差异。亚像素设计上的这些差异，以及OLED层的可能变化，可能会导致S5在典型和环境光条件下的亮度高于S4。
