发布时间:2015年4月24日
特约作者:吉姆·莫里森。丹尼尔·杨和查德·戴维斯

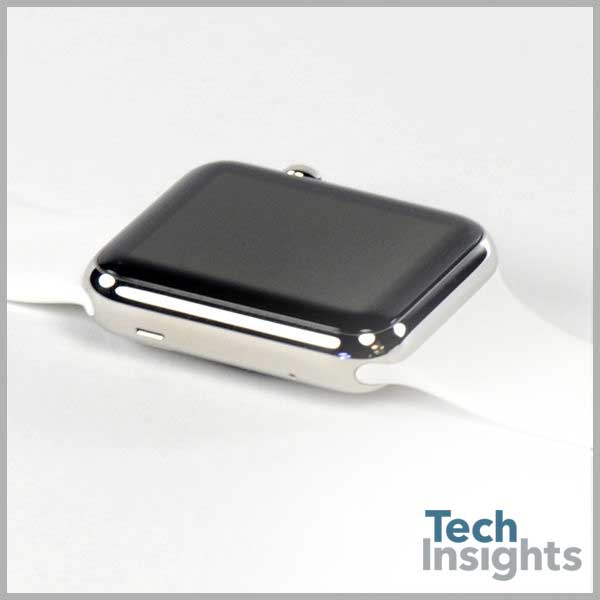

苹果推出了一款完全苹果时尚的可穿戴设备
几天前，苹果给我们发送了我们的跟踪号码，显示我们的货物将于今天，4月24日星期五到达。考虑到苹果将发售日期从今天推迟到“5月- 6月”所引起的轰动，我们今天收到了这款手表，这让我们感到惊喜。有点像圣诞节。
苹果的手表
备受期待的小玩意
人们对这款手表期待已久。看看这款设备对市场的影响将会很有趣，因为自从苹果推出iPhone 3GS以来，苹果就有办法打开消费者的闸门，创造出消费者对玩具的需求激增。看看今天的智能手机行业，每年近20亿部。目前可穿戴设备市场每年约为250亿美元，到2017年有可能增长到500亿美元。这款手表能改变这一切吗?

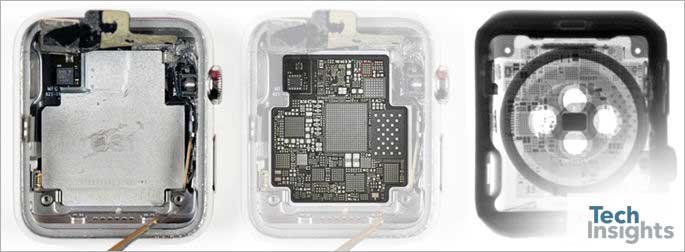

拆卸这款手表并非易事。从屏幕或(显示模块)开始，我们努力分离和揭示下面的技术宝藏。显然，我们想要的是苹果的S1封装，这是一种集成电路、PCB技术和其他好东西的封装模块。下面的图片显示了我们进入设备的路径。我们警告任何想在家里尝试的人，如果显示模块之前没有坏，那么它将在试图访问电池、集成电路或其他机械或技术设备之后。目前还不清楚苹果是否会提供替换的显示模块，考虑到蓝宝石屏幕技术，我们怀疑在不久的将来会有第三方替换。
三星
透视眼

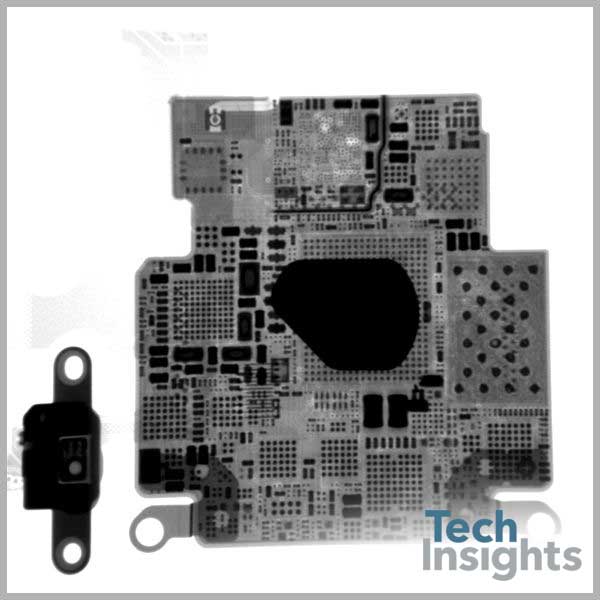

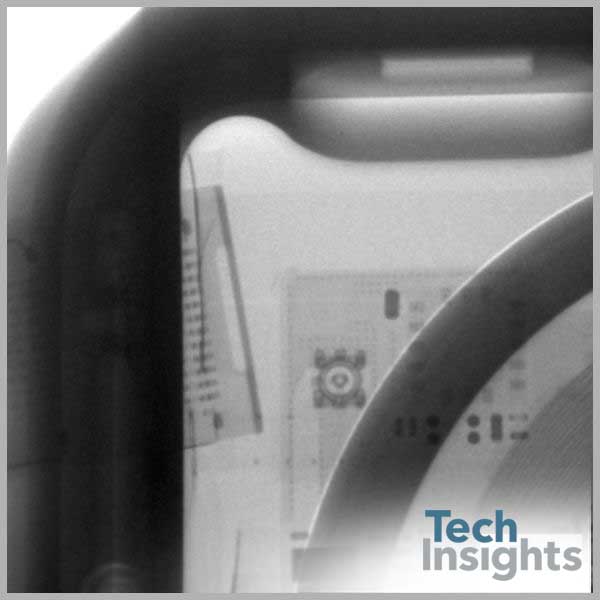

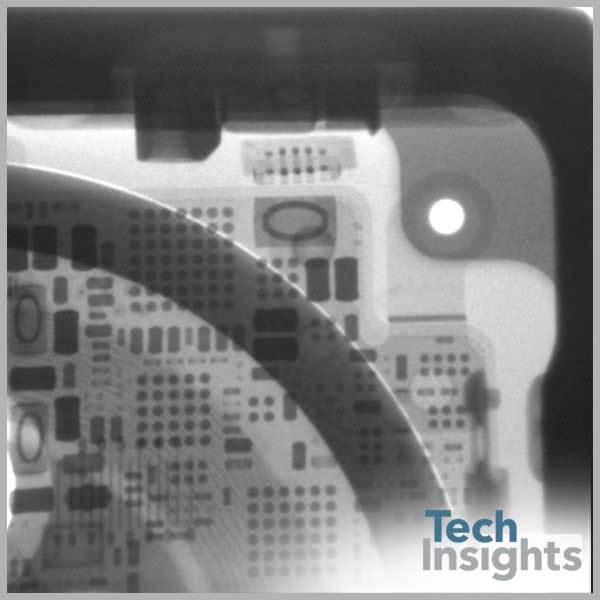

在深入了解这款手表之前，我们对整个手表进行了x光检查，看看芯片布局和计数与我们之前在发布时的理解相比如何。这个装置里有很多硅。

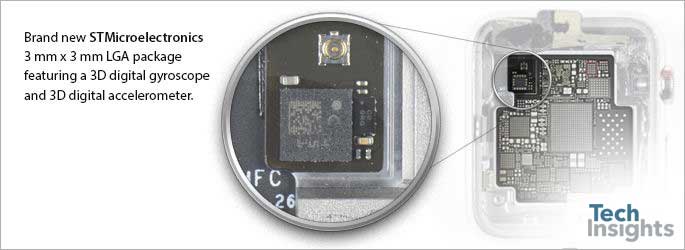

意法陀螺仪和加速计
意法陀螺仪和加速计

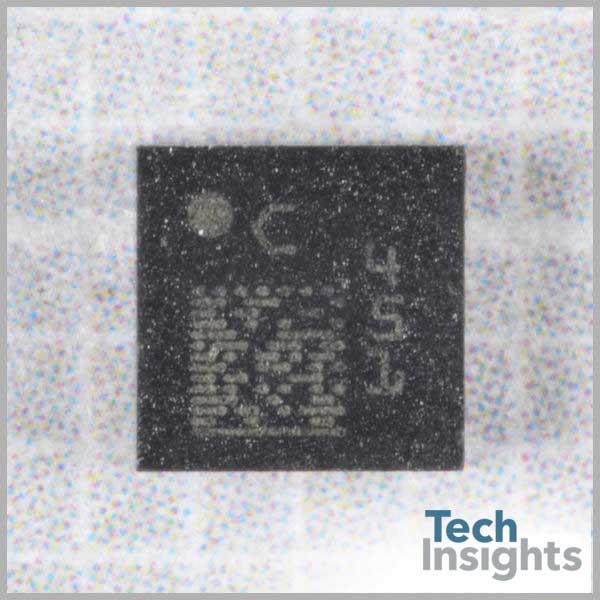

在S1模块的左上角，我们本以为会看到来自InvenSense的运动传感器，但出乎意料的是，我们有一个全新的意法半导体3毫米x 3毫米陆地网格阵列(LGA)包，具有3D数字陀仪和加速度计。包装上印有字母C，后面跟着三位数字4,5,1。这个插座赢了，意法半导体干得不错。

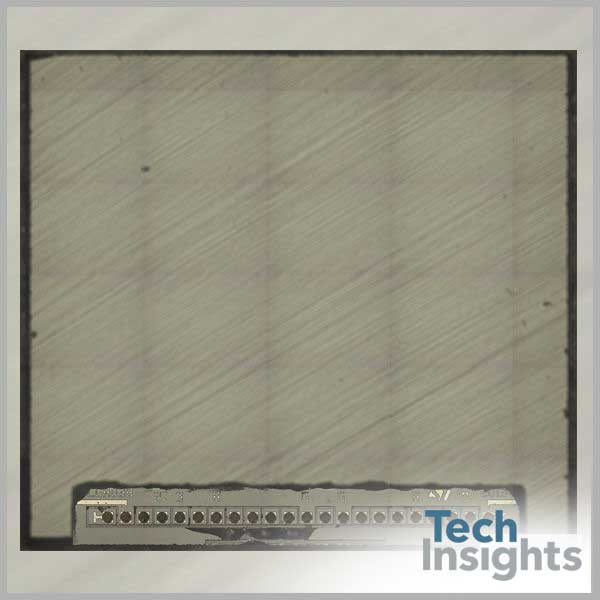

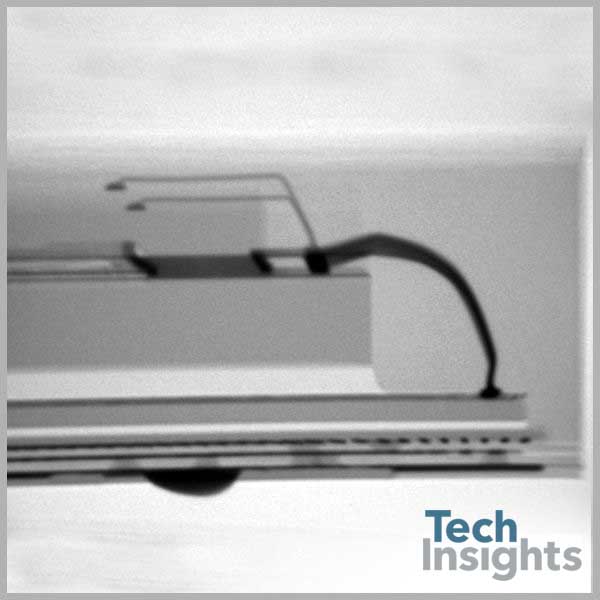

更新:周五，我们发现意法半导体的6轴传感器赢得了设计，用于加速和滚动，俯仰和偏航(陀螺仪)。这是我们第一次在苹果产品中看到真正的6X传感器，而不需要外部加速度计。在iPhone 6和6+中，我们看到了Invensense 6轴传感器和Bosch 3轴加速度计。在这款更加紧凑的设计中，Apple Watch，我们终于有了一个解决方案，在一个组件中包含了所有6个轴。今天我们有一些更深入的意法半导体6轴传感器的照片与大家分享。从侧视图x射线你可以看到两个模具堆叠在一起;MEMS传感器和控制专用集成电路。平面视图图像向下显示较低设备上的线扣连接区域。稍后，我们希望给您带来一些ASIC和MEMS模具的额外图像，一旦我们分开它们……
nalog Devices触摸屏控制器
模拟设备触摸屏控制器
另一个让我们惊讶的是，在这款手表上，电容式触摸屏控制器的模拟设备的插座上，我们观察到AD7166的包装标记。ADI网站没有将AD7166作为标准部件编号列出，但是我们发现了一个产品变更通知(PCN)的链接，其中显示了“AD7166- 202a Cortex M3 Based Cap”的进出口文件(在模拟设备网站上)，日期为2015年4月。这个链接已经失效了，所以很可能是最近才被关闭的。太糟糕了。

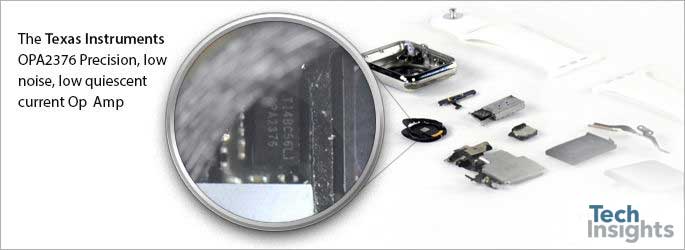

德州仪器OPA2376
德州仪器OPA2376
另一个清晰可见的设备是德州仪器的OPA2376精密，低噪声，低静态电流运放:
更新:S1是一个包中的系统——当然!
从我们第一次拿到新款Apple Watch到现在已经快一周半了。在第一天，我们只能向您展示在S1系统包(SiP)中未密封的内容。这里的两个关键词是系统和包。
系统
仅在S1 SiP中，我们就编目了30多个组件。现在，有些组件包含多个骰子;例如，包对包(PoP)组件就包含了新的苹果处理器和DRAM芯片。NFC解决方案还包含了安全元件以及NXP NFC控制器和无线电。所以有30个独立的组件，和至少30块硅，都在一个只有26毫米x 28毫米的封装中。那真是一项了不起的成就。
包
包
苹果和/或他们的供应商已经设计和制造了一个26毫米x 28毫米的包装，这是非常独特的。让我们考虑一下它的构造。我们有一个共同的主板，所有的组件(晶圆级封装，PoPs, BGAs等)都被附加在上面。整个主板，及其所有组成部分，然后覆盖的包装化合物含有二氧化硅或氧化铝球悬浮在树脂。我们在传统的IC封装中看到了这种相同类型的材料，但我们从未观察到这种材料在26毫米x 28毫米主板上的使用。这是为了防止设备出汗吗?如果是，为什么S1 SiP中不包含6轴传感器和第二触控控制器等设备?
苹果的手表
苹果的手表

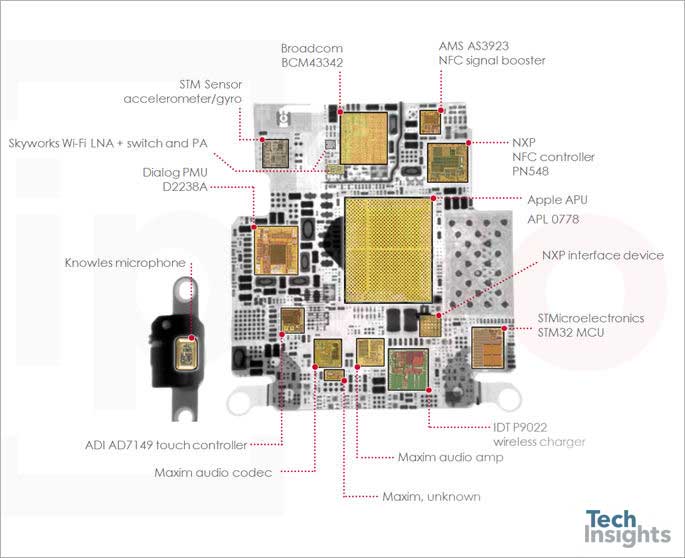

到目前为止的一些主要发现如下:
- 新款苹果APL0778应用处理器尺寸为5.2毫米x 6.2毫米，采用三星28纳米LP工艺。
- Dialog有手表的PMIC插座，Maxim有编解码器和放大器插座。Cirrus怎么了?几代人以来，它们一直是iphone和ipad的主导者。
- 恩智浦获得了NFC和安全元件和接口插座，奥地利微系统获得了NFC信号增强器
- 意法半导体不仅获得了6轴传感器，而且他们还在S1中拥有STM32 MCU，以及在Digital Crown轴下的光学发射器/传感器编码器模具。
- 从电池管理到运放，德州仪器在S1中赢得了6场胜利。
- Skyworks Wi-Fi LNA +交换机和PA
- 上面你看到的是我们目前能够识别的所有模具的合成图像。

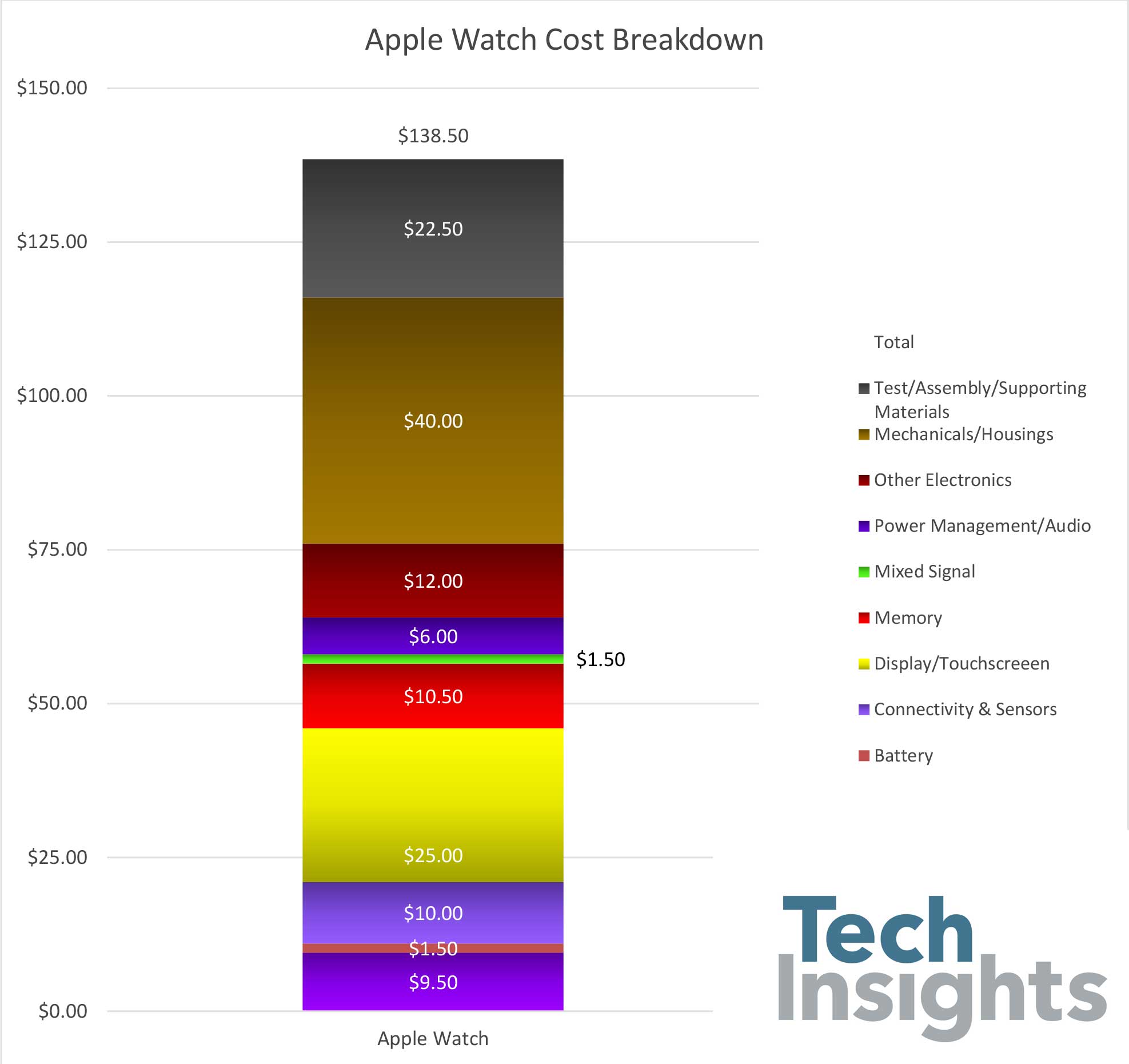

苹果看成本
苹果看成本
克服了我们在其他可穿戴设备中从未遇到的挑战，我们觉得我们终于知道了制造最新苹果设备的成本。基于我们15年来在拆卸设备方面的专业知识和超过2500比特的技术，我们最初购买Apple Watch的材料账单大约是140美元。请注意，这并不包括研发投资、定制工具、保修成本、苹果合金材料的开发或任何知识产权。所以，虽然BoM成本大约是零售价格的三分之一，但可以肯定的是，如果把这些成本加在一起，每台设备的成本会高得多。

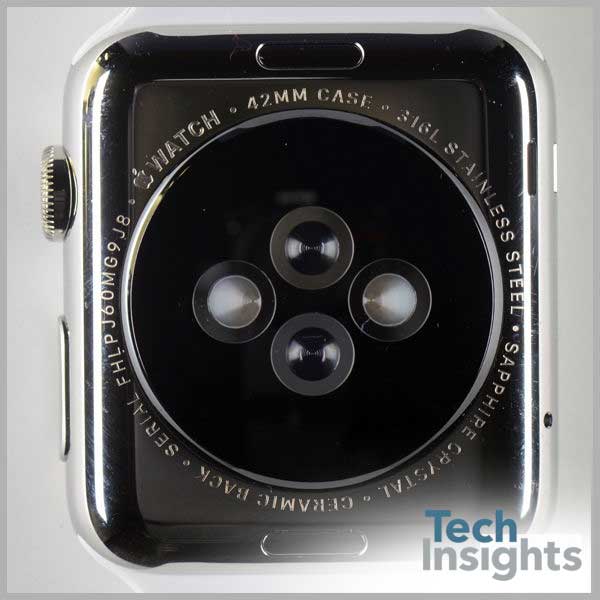

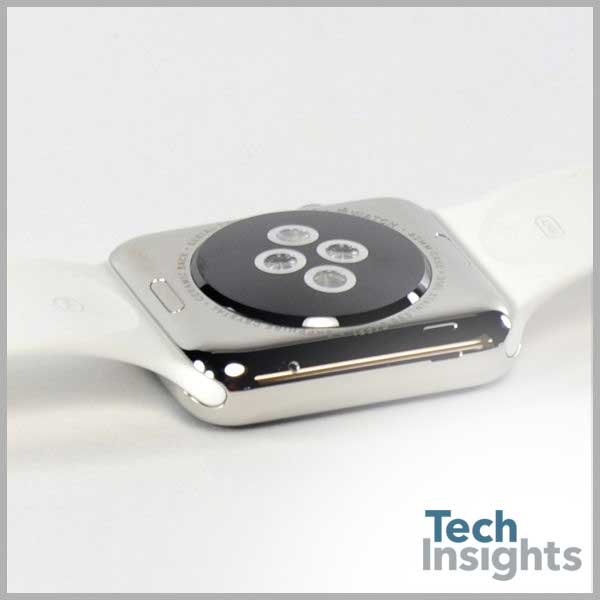

值得注意的是，最大的成本影响体现在苹果手表的机械设计上。我们评测的这款Apple Watch采用不锈钢外壳和蓝宝石玻璃表壳(不是Sport中使用的铝或更便宜的Ion-X玻璃)。我们选择这款设备是因为我们认为它是针对目标市场/消费者的建筑、质量和时尚的最佳代表。
以磅为单位计算，普通不锈钢的价格通常是普通铝合金的5倍——这是与低端Apple Sport的主要区别。在我们的成本估算中，我们考虑了这一点，但是材料成本相对于成品成本来说是比较小的。我们的分析显示，为了开发、制造并将该产品推向市场，需要大量的制造(锻造、挤压等)和加工步骤(12工位多轴铣削、抛光应用、激光蚀刻等)。所有这些制造和加工步骤都显著增加了成品成本——这可能反映了蒂姆·库克关于苹果手表与其他电子产品相比的最终利润率的评论。
在显示屏方面，运动手表配备了Ion-X镜头，可与康宁(Corning)的Gorilla Glass相媲美。我们分析的蓝宝石玻璃相对于大猩猩玻璃更贵。它被认为是更耐用和更好的观看质量。
在尺寸、外观和用户体验方面，苹果Apple Watch是一款一流的产品。苹果似乎没有在任何领域不重视设计。我们分析的单位包含一个昂贵的首饰盒，我们认为在5美元或更高的范围。
还包括他们新的无线充电数据线。虽然普通的microUSB型电缆价格便宜(不到0.5美元)，但这款手表的无线充电线包含无线充电线圈和一个包有组件的甜甜圈形状的电路板。(适配器单独使用8+集成电路。我们估计这个解在4美元以上。
